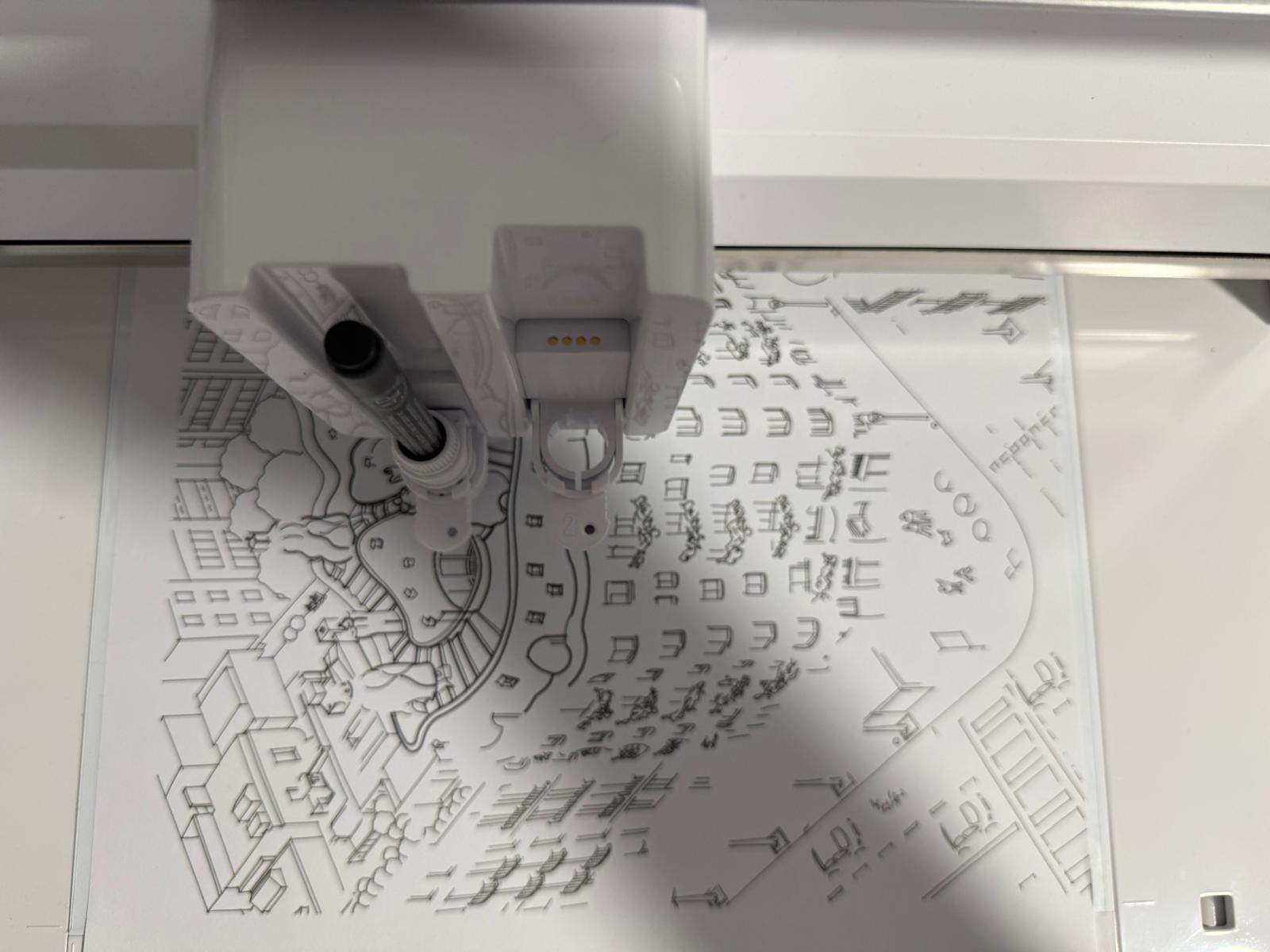

Uso principalmente una Silhouette Curio 2 come plotter a penna anziché come macchina da taglio e, dopo diversi disegni architettonici e test di tracciatura più lunghi, comincio ad avere un’idea più chiara di ciò che funziona particolarmente bene — e di dove iniziano a emergere i limiti.
Il mio flusso di lavoro abituale avviene tramite USB: preparo i disegni come tracciati SVG e li realizzo usando penne tecniche con diversi spessori di linea.
Uno dei motivi principali per cui mi piace la Curio 2 per questo tipo di lavoro è l’area di disegno utilizzabile. Il piano da 305 × 305 mm offre spazio sufficiente per i lavori in formato A4 e per i disegni architettonici quadrati, senza dover ricorrere a un sistema alimentato a rotolo.
Anche dal punto di vista meccanico, sono rimasto piacevolmente sorpreso dalla qualità dei tracciati che riesce a produrre.
Con una penna tecnica rigida e un SVG pulito, le geometrie architettoniche dettagliate possono risultare estremamente precise.
Ma più utilizzo diverse penne nello stesso disegno, più mi rendo conto che la macchina in sé è solo una parte dell’equazione.
Per me, alcune cose sono diventate particolarmente importanti:
- centratura della penna: anche un gioco minimo nel portapenna può produrre uno spostamento visibile quando si cambiano le penne;
- profondità di inserimento ripetibile: ogni penna deve tornare sostanzialmente nella stessa posizione meccanica;
- allineamento tra più penne: le linee sottili, medie e più spesse devono combaciare correttamente dopo ogni cambio di penna;
- comunicazione USB affidabile: i tracciati più lunghi possono durare quasi due ore, quindi le interruzioni diventano molto più significative rispetto a un lavoro breve;
- posizione prevedibile del carrello: al termine di un tracciato, voglio sapere esattamente dove si trova il carrello e poterlo riportare in una posizione di partenza coerente.
Il portapenna è probabilmente l’aspetto sul quale ho dovuto sperimentare di più.
I normali pennarelli a punta fine possono entrare e funzionare perfettamente, ma piccole differenze nel diametro del fusto o il gioco nella parte inferiore del portapenna diventano molto più evidenti quando si usano diverse penne nello stesso disegno.
Le penne tecniche rigide, come la rOtring Isograph, sono state particolarmente interessanti, perché la forma del corpo e la geometria del pennino le fanno sembrare molto più vicine a uno strumento da disegno di precisione che a un pennarello usa e getta.
Un altro aspetto che mi interessa sempre di più è capire cosa renda una macchina realmente valida come macchina da disegno, invece che semplicemente capace di tenere una penna.
Per il mio lavoro, un plotter a penna ideale dovrebbe probabilmente avere:
- un posizionamento XY altamente ripetibile;
- un portapenna rigido e concentrico;
- cambi affidabili tra più penne;
- un comportamento prevedibile durante l’azzeramento e il ritorno alla posizione iniziale;
- una comunicazione robusta durante i lavori lunghi;
- un’area di lavoro sufficiente per i disegni architettonici;
- un software che mostri informazioni utili, come il numero di tracciati, la distanza di disegno stimata e il tempo di tracciatura.
La Curio 2 mi sta già permettendo di fare molto più di quanto mi aspettassi inizialmente, ma usarla in questo modo mi ha anche reso molto più consapevole della differenza tra «una macchina che sa disegnare» e «una macchina progettata intorno al disegno».
Mi piacerebbe sapere come se la cavano altre persone che utilizzano macchine diverse — AxiDraw, altri modelli Silhouette, plotter fai-da-te, macchine da taglio convertite o macchine da disegno progettate appositamente.
Cosa fa particolarmente bene la vostra macchina quando viene usata per il disegno a penna e quale limite notate più spesso?
E se poteste cambiare un solo componente hardware della vostra configurazione attuale, specificamente per il disegno, quale sarebbe?
