La Pedrera — uma plotagem arquitetônica com três canetas

Este é um dos desenhos arquitetônicos que venho usando para desenvolver meu fluxo de trabalho de pen plotting.

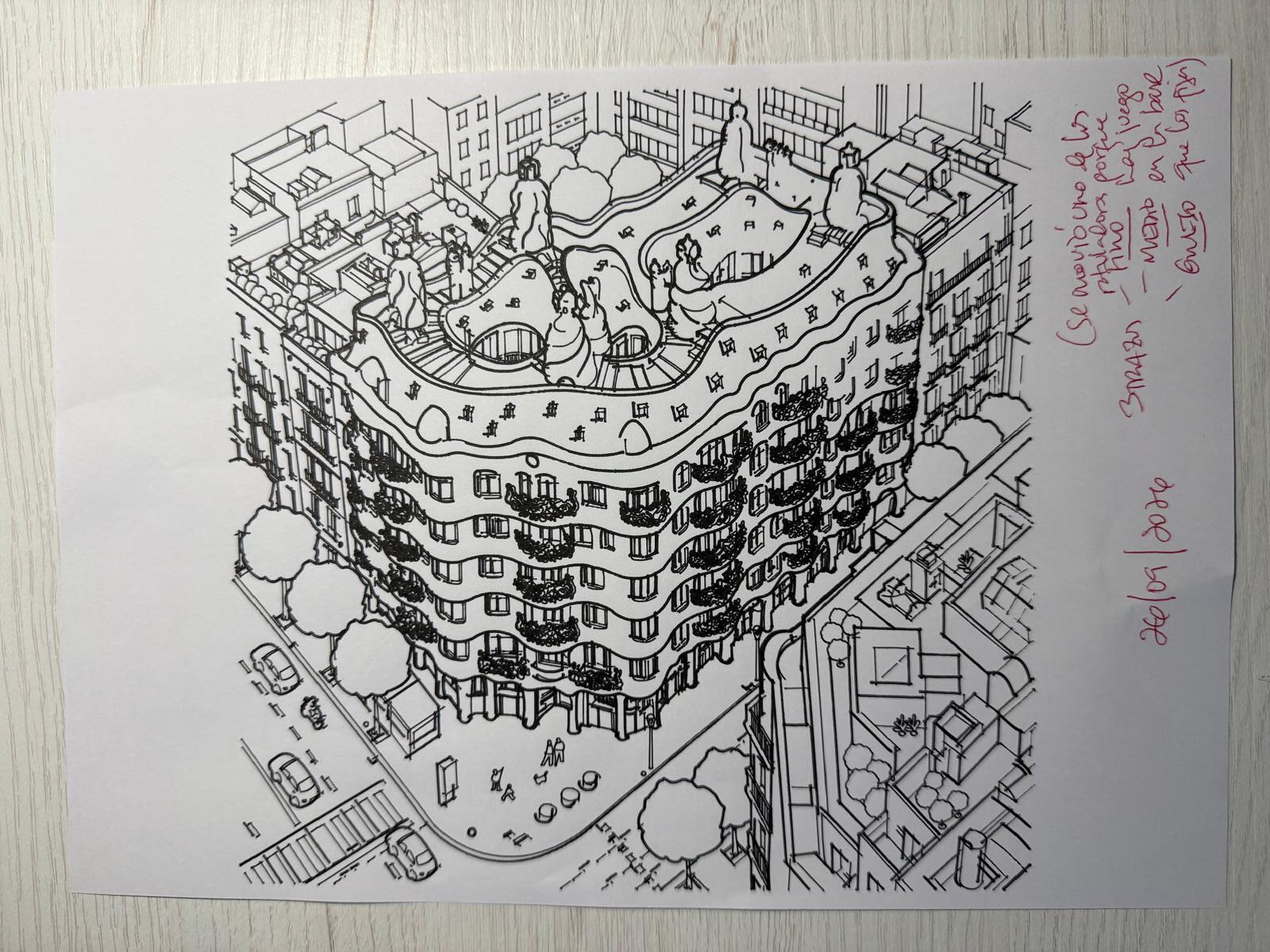

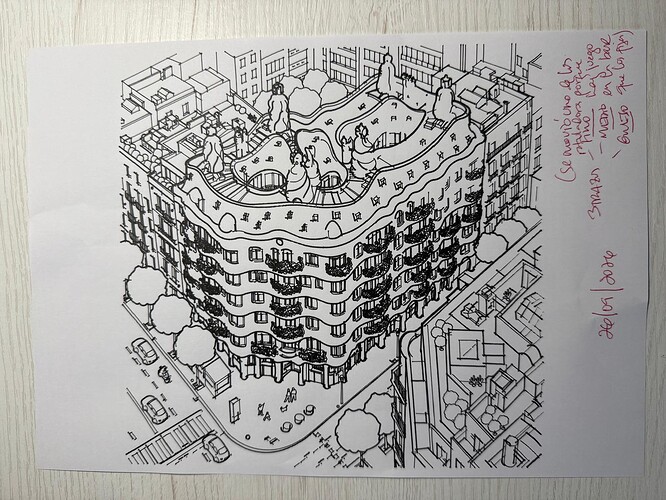

O tema é a Casa Milà — La Pedrera, em Barcelona, reduzida a um desenho arquitetônico baseado em linhas, adequado para plotagem com vários estilógrafos técnicos.

Uma das coisas que me interessam é preservar uma hierarquia clara de espessuras de linha sem depender de áreas preenchidas ou sombreamento.

Para este desenho, separei a geometria em três grupos de espessura de linha, para que cada grupo pudesse ser plotado com uma caneta diferente:

  • linhas finas para detalhes secundários;
  • linhas médias para a maior parte da geometria arquitetônica;
  • linhas mais espessas para a hierarquia estrutural e visual principal.

Em uma das execuções finais de 200 × 200 mm, o arquivo continha 4.835 caminhos, aproximadamente 25,1 m (82,3 pés / 27,4 jardas) de linhas plotadas, e levou cerca de 1 hora e 56 minutos para ser concluído.

Esses números foram úteis porque deixaram algo muito claro: o tempo de plotagem não é determinado apenas pela quantidade de linhas na página.

A quantidade e a ordem dos caminhos, os deslocamentos com a caneta levantada, os reposicionamentos repetidos e as trocas de caneta têm um efeito significativo no tempo total.

Este desenho também se tornou um teste útil para o alinhamento entre canetas. Se canetas diferentes não forem mantidas exatamente no mesmo eixo, até mesmo um deslocamento muito pequeno se torna visível nos pontos em que as linhas finas e mais espessas deveriam se encontrar.

Ainda estou refinando o fluxo de trabalho, mas este é o tipo de resultado que busco: um desenho que preserve o caráter de uma ilustração arquitetônica linear e, ao mesmo tempo, seja eficiente e reproduzível o suficiente para ser plotado mecanicamente.

Eu gostaria de saber como outras pessoas abordam desenhos arquitetônicos com várias canetas.

Vocês separam manualmente as espessuras de linha antes da plotagem ou deixam o software de plotagem atribuir as canetas automaticamente?

E vocês otimizam a ordem dos caminhos separadamente para cada caneta ou tratam o desenho inteiro como um único trabalho combinado?

Quer experimentar este desenho?

A La Pedrera já está disponível como um SVG de amostra complexo no SVG Plotter Optimizer.

Você pode carregar o desenho diretamente na ferramenta, explorar sua estrutura de caminhos, comparar as versões original e otimizada e baixar o SVG resultante para seus próprios experimentos de pen plotting.

Arte de rubencio. Apenas pen plotting pessoal. Você pode colorir seu plot finalizado e exibi-lo em casa, mas não é permitido o uso comercial nem a venda do SVG, dos plots físicos ou de derivados coloridos.

Para ver instruções e enviar feedback, consulte a discussão sobre o SVG Plotter Optimizer.
