Tenho feito testes com diferentes canetas técnicas em uma Silhouette Curio 2, e uma questão se tornou muito mais importante do que eu esperava: o quão firme e concentricamente a caneta é fixada.
Meus primeiros testes foram com canetas Staedtler Pigment Liner de diferentes espessuras de ponta. Elas cabem no porta-caneta da Silhouette, mas não perfeitamente. Há uma pequena folga na parte inferior do suporte, o que significa que a ponta pode ficar ligeiramente descentralizada.
Para um único desenho, isso pode não parecer particularmente grave. O problema se torna muito mais evidente ao trocar de caneta durante o mesmo desenho.
Se as canetas de 0,1 mm, 0,3 mm e 0,5 mm não ficarem todas exatamente no mesmo eixo, cada troca de caneta pode introduzir um pequeno deslocamento de posição. Em desenhos arquitetônicos com linhas muito bem alinhadas, até mesmo um deslocamento mínimo se torna visível.
Comecei a analisar algumas soluções possíveis:
- pequenos casquilhos de borracha ou anéis de vedação dentro do suporte;
- uma manga personalizada, com a caneta centralizada por meio de um furo de dimensões precisas;
- fazer insertos diferentes para diferentes diâmetros de caneta;
- usar uma caneta técnica mais rígida, cujo corpo se encaixe de forma mais consistente no suporte.

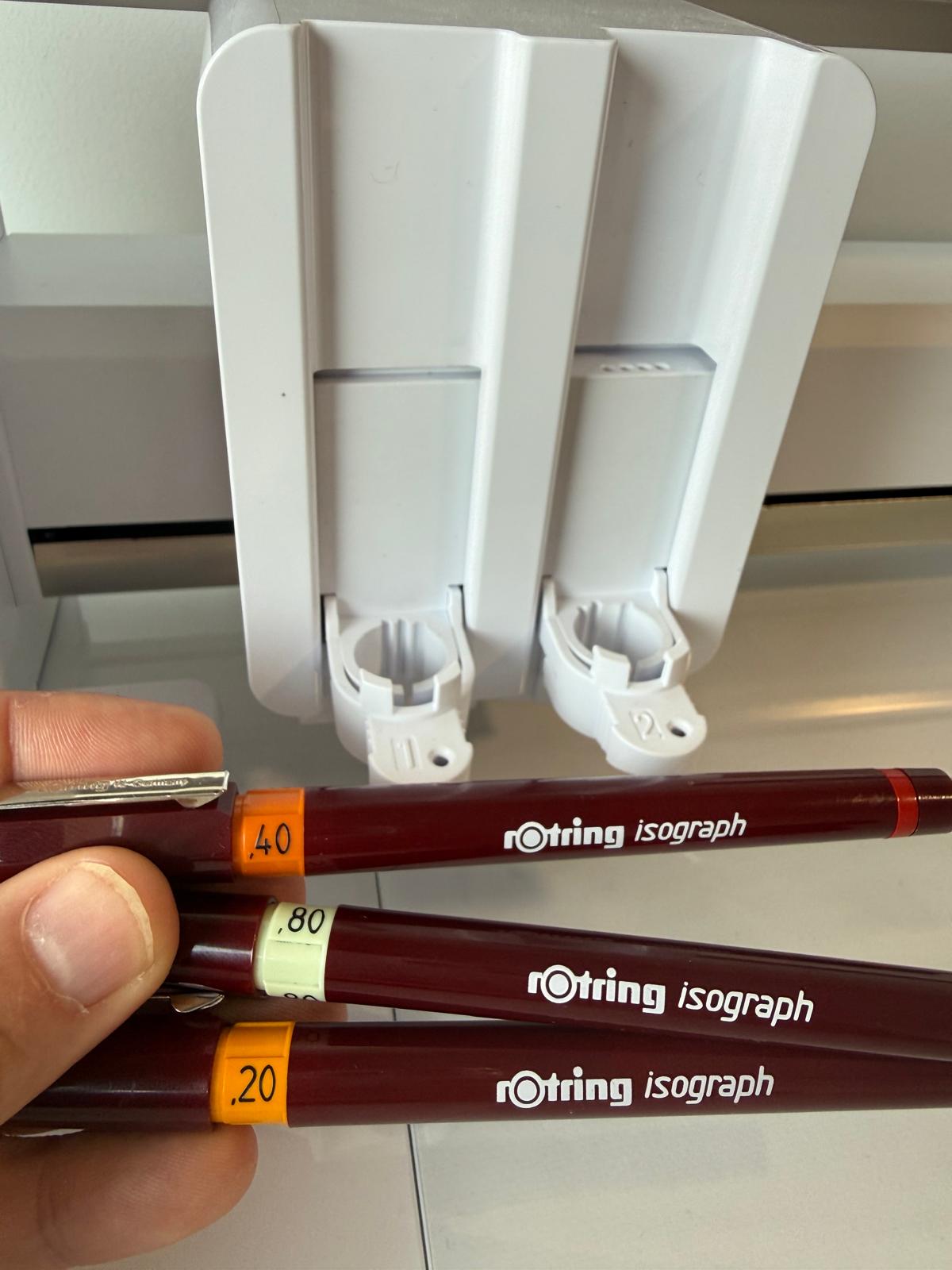

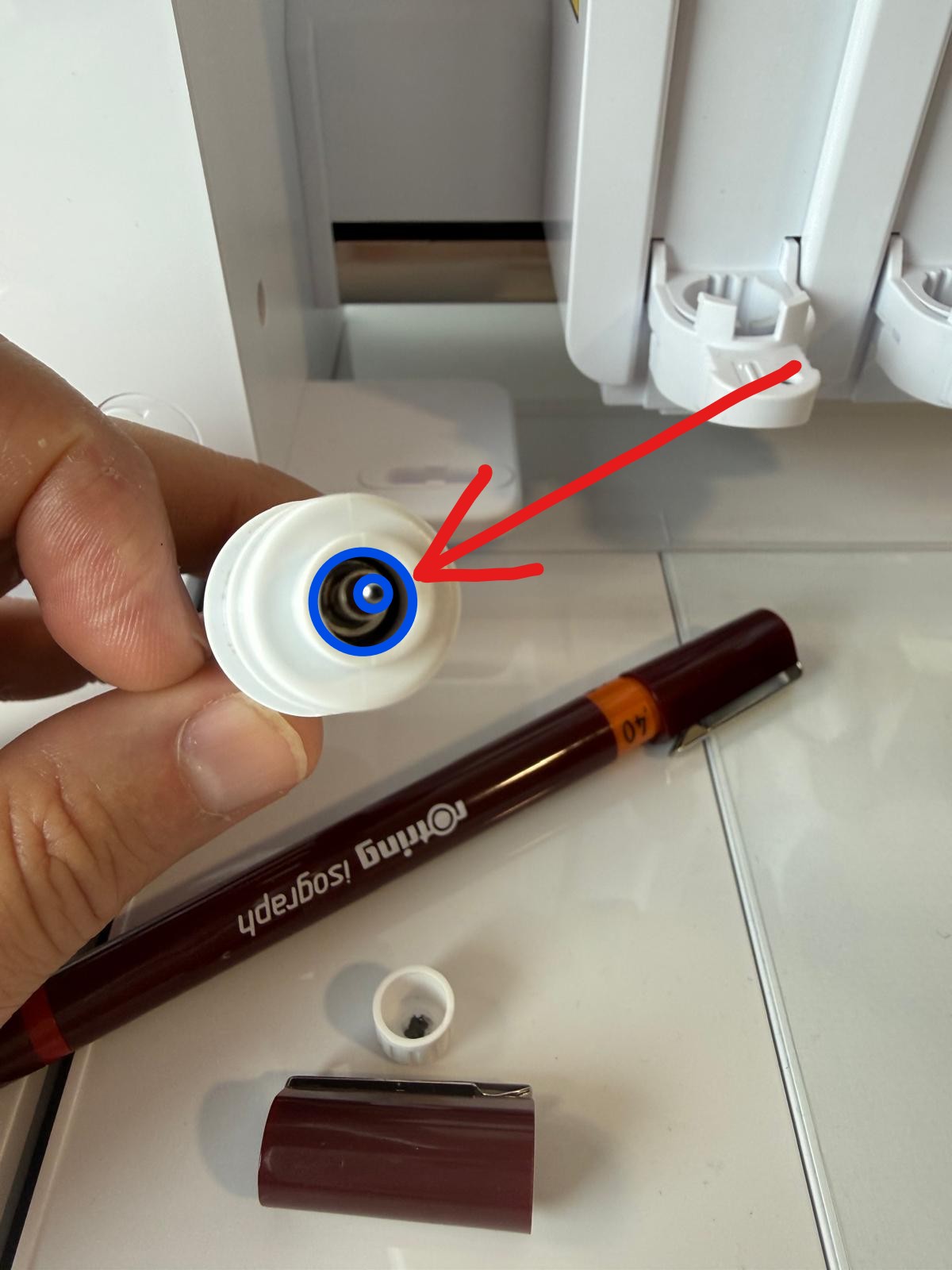

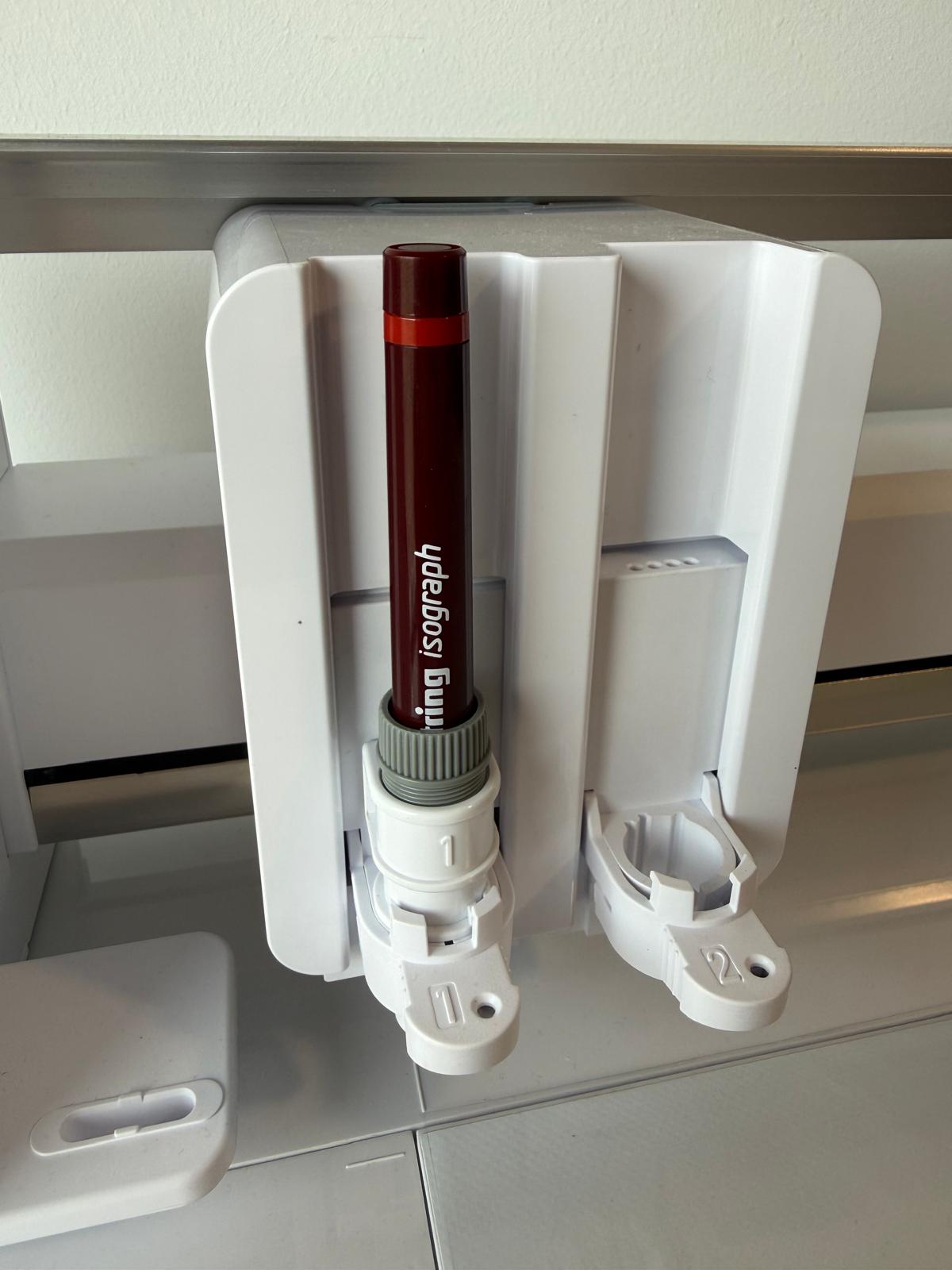

Mais recentemente, comecei a testar algumas canetas técnicas antigas rOtring Isograph. Minhas canetas de 0,20 mm, 0,40 mm e 0,80 mm se encaixam no adaptador da Silhouette e funcionam surpreendentemente bem, e estou usando os cartuchos antigos pré-cheios como reservatórios de tinta recarregáveis.
Isso me fez pensar que o próprio porta-caneta é quase tão importante quanto a caneta.
Idealmente, eu gostaria que qualquer adaptador oferecesse três coisas:
- que o eixo da caneta permanecesse perfeitamente centralizado;
- que a profundidade de inserção fosse repetível todas as vezes;
- que diferentes canetas retornassem à mesma posição XY após uma troca de ferramenta.
Tenho curiosidade em saber como outras pessoas resolvem isso.
Vocês usam o suporte padrão fornecido com o plotter, adaptadores comerciais ou fazem seus próprios insertos ou casquilhos?
E, se usam vários tamanhos de caneta no mesmo desenho, como garantem que uma troca de caneta não introduza um deslocamento?
